發表時間：2019-07-22 09:01 瀏覽次數：570 〖返回〗一、公司介紹：
上海上繼科技有限公司 是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。公司依托國際大都市上海的優越環境，擁有資深繼電保護專家團隊，熟悉中國電網實際運行特點，聯合國內外**高校不斷引進國內外先進技術，積極響應市場的需求，技術不斷創新，堅持行業**地位，主要生產電力繼電器及微機綜合保護裝置，電力智能配電設備，變電站自動化監控系統。產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。
公司具備國內**的檢測儀器及校驗設備，建立了模擬運行老化系統，以精湛的技術嚴格的生產制造工藝，健全的生產管理體系，精耕細作，精益求精。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。
SJP-860微機綜合保護裝置（消諧）
應用功能
1、壓變的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故處理不及時或事故擴大而造成大面積停電
2、電網中的弧光接地使電壓互感器頻頻燒毀。使用消諧器可有效地解決上述問題：消除或阻尼壓變非線性勵磁特性而引起的鐵磁諧振過電壓，這種諧振過電壓會導致系統相電不穩定；能有效抑制間隙性弧光接地時流過壓變繞組的過電流，防止壓變燒毀；限制系統單相接地消失時在壓變一次繞組回路中產生的涌流，這種涌流會損壞壓變或使壓變?nèi)劢z熔斷；當系統發生單相接地后可較長時間保護壓變免受損壞。
三、SJP-860微機綜合保護裝置（消諧）

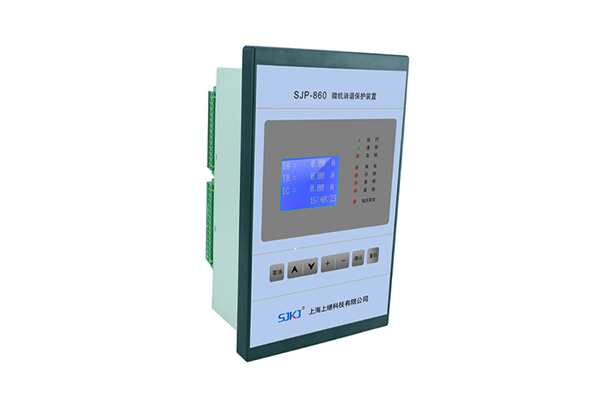

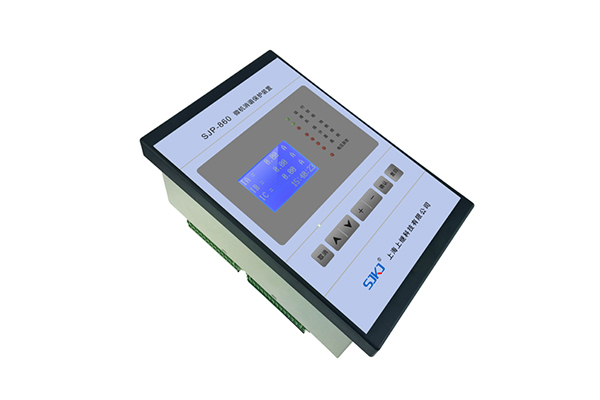

產品實拍
四、SJP-860微機綜合保護裝置（消諧）
裝置原理
消諧裝置其本質是一種高容量非線性電阻器，起阻尼與限流的作用?？梢云鸬搅己玫南拗齐妷夯ジ衅麒F磁諧振的效果。 如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地**金屬性通道。電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有**幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷。
五、SJP-860微機綜合保護裝置（消諧）
產品參數
六、SJP-860微機綜合保護裝置（消諧）
主要技術特點
采用3 2位嵌入式ARM Cortex-M3 CPU處理器,運算速度快,內部資源豐富簡化硬件電路設計,增強抗干擾能力,提高裝骨安全性和穩定性;
消諧動作頻率范圍(Hz) : 1/3次分頻: 15~18; 1/2次分頻: 23-27 ;基頻:48-52 ; 3次高頻: 145~162;測量精度:誤差<0.1Hz。
消諧動作電壓(V) : 3次高頻、基頻: 15015; 1/2次分頻，1/3 分頻: 3015 ;接地: 3015 :過電壓: 12015. I重復消諧功能:即諧振波波陽尼消除后,若再次被激發產生,裝置能再次起動予以消除。重復消譜間院時間為4秒。
人機接口:采用帶高亮度背光的128X64液晶顯示器,菜單化設計,中文菜單顯示，10個高亮度LED指示燈; 6個操作按鍵,用于操作菜單和當?shù)貐?shù)設置功能; 1個信號復歸按鍵,專用于本地復歸故障和告警信號。
記錄容量:查看最后的諧振數據和接地數據各300次。累計諧振、接地總次數名999次，
抗干擾能力強:不受電網操作過電壓、雷電過電壓和各次諧波過電壓的干擾影響。設有完善的自檢功能;能及時發現自身缺陷并發出告警信號。
裝置內阻具有開關特性:正常運行期間及在各種非鐵磁諧振過電壓作用下,晶閘管SCR截止,裝置呈高阻狀態,約數百KQ ;裝置啟動消譜期間,可控硅全導通(導通角接近180度) , 呈低陽態,約數mQ ~數拾m2。
裝置自檢:具有完善的自檢能力, 發現裝置工作異常將自動發出自檢信號。自檢的項目包括:設備參數、保護定值、開入開出電源、A/D通道、RAM. FNRAM.繼電器線圈等。
七、SJP-860微機綜合保護裝置（消諧）
主要功能
消諧功能:具有消除電網中的1/3次分頻、1/2次分頻、基頻和3次高頻譜振的功能;
測量功能: Uab,Ubc,Uca,Ua,Ub,Uc,3U0,頻率:
通訊功能:采用RS485總線方式, MODBUS通訊協議;
保護功能:PT新線,過電壓,低電壓,零序接地,零序過壓
