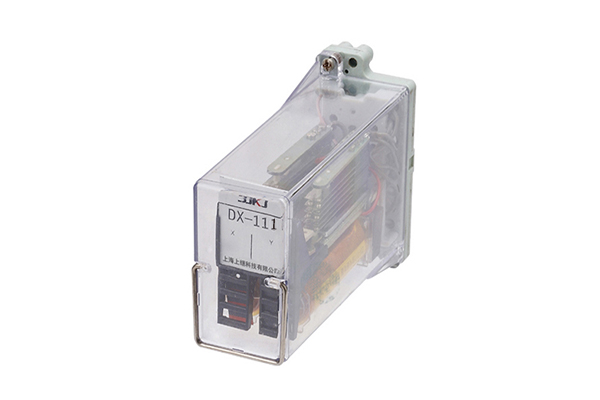

一、DX-111信號繼電器特點

1.外殼采用引進的Combiflex凸出式模數化插入結構。

2.信號牌為四條橫條顯示。顏色有紅黃二種，顯示清晰視角寬廣。

3.具有機械掉牌信號，磁保持，電復歸。

4.一個安裝單元中可裝二個繼電器單元。

5.線圈為直流激磁。

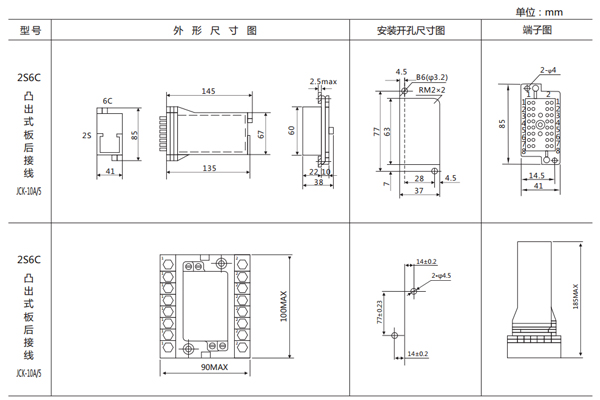

二、DX-111信號繼電器開孔尺寸

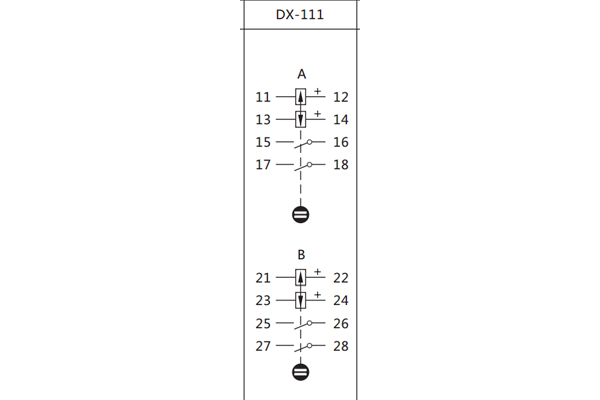

三、DX-111信號繼電器接線圖

四、DX-111信號繼電器動作原理

繼電器是在一個最小外殼內裝有二個獨立的信號繼電器，該繼電器為電磁拍合式，由電磁系統，接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力，使銜鐵保持在吸合位置，觸點閉合信號牌顯示，信號為四條橫條顯示，顏色有紅黃、熒 光色二種，當復歸線圈上加入短時復歸電壓，繼電器恢復至釋放狀態。
