我司數顯電力儀表，作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。儀表采用交流采樣技術，能測量電網中的電流、電壓頻率、有功功率、無功功率、有功電能、無功電能等參數，可通過面板薄膜開關設置倍率，帶RS485通訊、報警輸出、開關量輸入/輸出等功能。此電力儀表是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能電力監控表。

產品展示

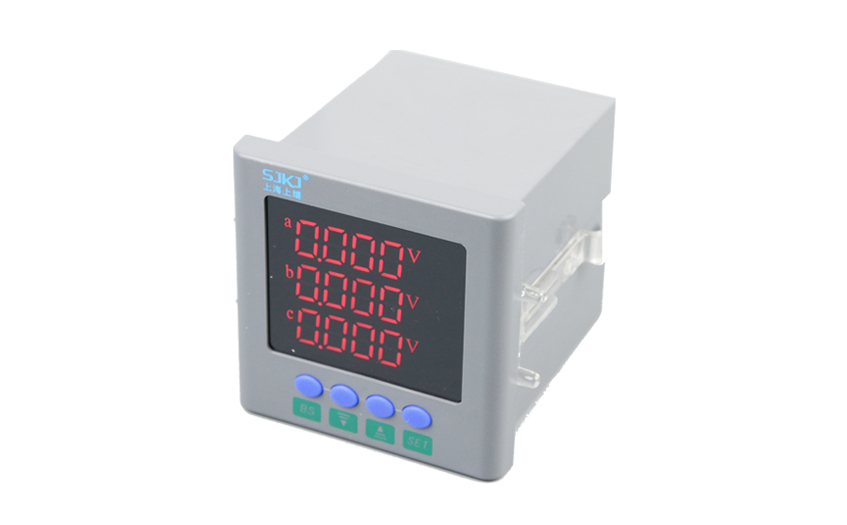

▲數顯電力儀表

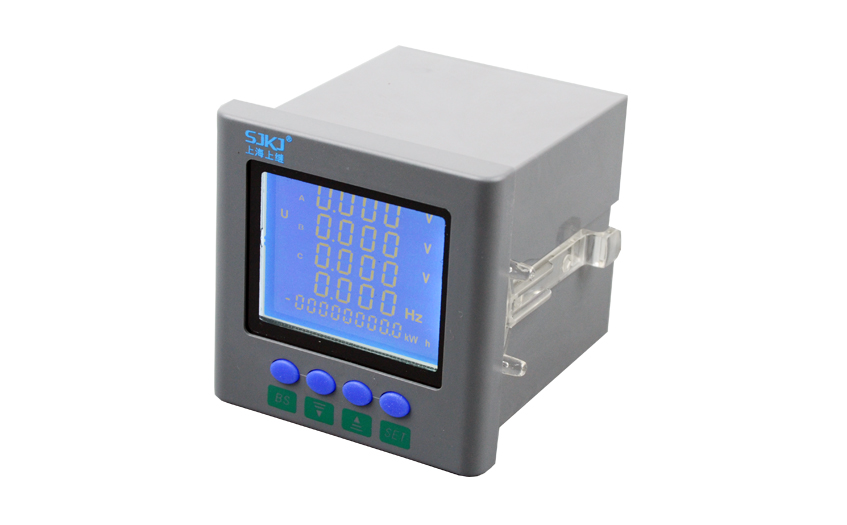

▲液晶屏電力儀表

數顯表指的是顯示方式是數碼管顯示，可以使電力儀表，溫控儀表，流量表等等。電力儀表指的是電力行業使用的儀表，主要是測試電力線路的一下參量，例如電壓，電流，電能等，電力儀表也分為數顯和液晶兩種顯示方式。不知道這樣解釋清楚嗎？下面小編給大家講解一下電力儀表技術參數及選型表。

技術參數

精度等級：電壓、電流、功率、功率因數為0.5級，頻率為0.1級，有功電能為1.0級，無功電能為2.0級

顯示方式：LED、LCD顯示
接線方式：三相四線制、三相三線制

輸入電壓：額定值A(chǔ)C100V、AC220V、AC380V，過負荷持續1.2倍電壓瞬時2倍電壓，功耗<0.5va，阻抗>600KQ

輸入電流：額定值A(chǔ)C1A、AC5A，過負荷持續持續: 1.2倍電壓瞬時: 5倍電壓，功耗<0.4va，阻抗>20mQ

頻率：50/60Hz±10%

諧波測量：電壓、電流總諧波畸變率及2-31次諧波分量

電能計量：四象限有功電能、無功電能計量

工作電源：AC220V±10%功耗<5VA

通訊接口：1路RS-485接口，MODBUS-RTU協議
開關量輸入：4路開關量輸入，無源干接點輸入

開關量輸出：2路遙控輸出，繼電器觸點AC220V 3A
報警輸出：1路過流、過壓、欠壓報警輸出，繼電器觸點AC220V 3A

模擬量輸出：1路DC4-20mA模擬量輸出
工作條件：環境溫度:-10~55C，相對濕度≤93%，無腐蝕性氣體場所，海拔高度≤2500m

隔離耐壓：輸入和電源>2kV,輸入和輸出>2kV，電源和輸出>1kV

絕緣電阻：≥ 100MQ

選配功能

C — RS485通訊接口，采用MODBUS協議

DI — 開關量輸入

DO — 開關量輸出

M — 模擬量變送輸出

J — 越限繼電器報警輸出

H —諧波則量

電力儀表選型表

注：以上“√”表示該型號具備此項功能，“---”則表示不具備此功能。
