一、DD-11/50接地繼電器的觸點容量

電壓不大于250V,電流不大于0.5A時,繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5±0.75ms)為20W, 在交流回路中為100VA。

二、DD-11/50接地繼電器的介質強度

繼電器電路與外殼金屬之間的絕緣應耐受交流50Hz,電壓2000V歷時1min的試驗而無擊穿或閃絡現象。

三、DD-11/50接地繼電器的用途

DD-11/50接地繼電器為瞬時動作的過電流繼電器,用作小電流接地電力系統中高壓三相交流發電機和電動機的接地零序過流保護 。

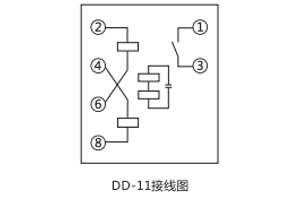

四、DD-11/50接地繼電器的接線圖

五、DD-11/50接地繼電器的技術參數

1.額定電流: 100mA、頻率50Hz。

2.整定刻度誤差:不大于±6%。

3.動作值變差:不大于6%。

4.返回系數:不小于0.5。

5.功率消耗:在最小整定電流時,不大于0.015VA。

6.動作時間:在1.2倍整定電流時,動作時間不大于0.3s; 3倍整定電流時,動作時間不大于0.1s。

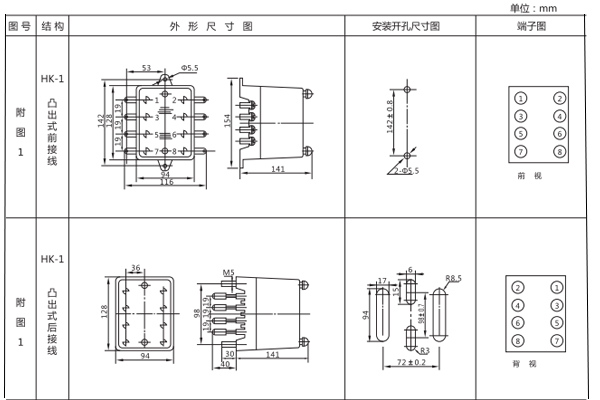

六、DD-11/50接地繼電器的開孔尺寸

DD-11采用HK-1殼體，如圖所示
