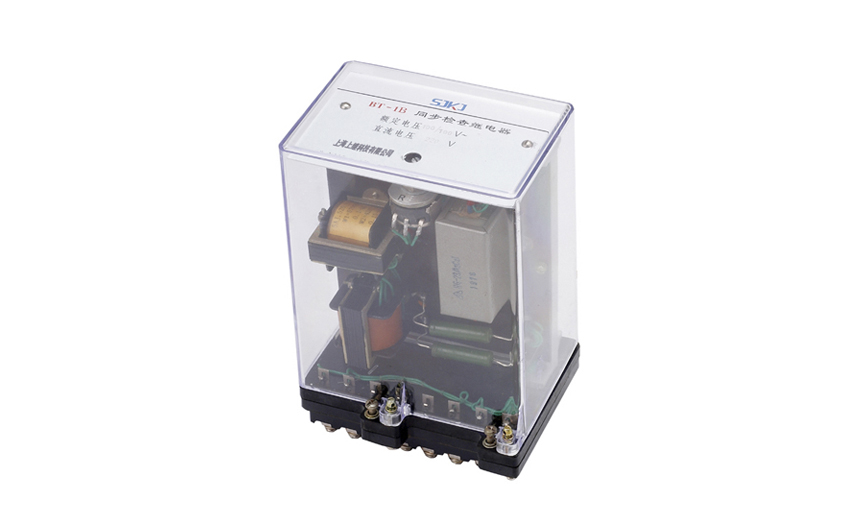

一、BT-1B/160同步檢查繼電器的介紹

同步檢查繼電器是在系統側和待并側各取一相電壓（只要是同一相即可），把兩個電壓向量尾部相連，在這兩個向量的頭部接上一個電壓繼電器，反映出兩個向量的差值。

當兩側電壓幅值不等時，這個繼電器動作，斷開合閘回路。
      當兩側電壓相位不同時，這個繼電器動作，斷開合閘回路。

當兩側頻率不等（幅值相等）時，這個繼電器只在向量重回的瞬間釋放，其他時刻動作。

只有電壓幅值，頻率，相位都符合要求，兩側的電壓向量幾乎重回，這個繼電器才能保持釋放狀態，接通合閘回路，此時只要手動或自動合閘，發出合閘脈沖，就可以完成同期并列。

二、BT-1B/160同步檢查繼電器的參數

1.額定電壓:220V、110V、48V

2.額定頻率:50Hz

3.動作角度整定范圍: 20°~40°

4.返回系數:不大于0.85

5.功率消耗:不大于6W

6.觸點形式: 一動合, 一動斷。

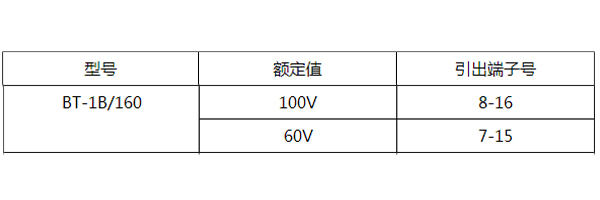

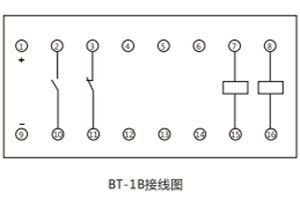

三、BT-1B/160同步檢查繼電器的接線圖

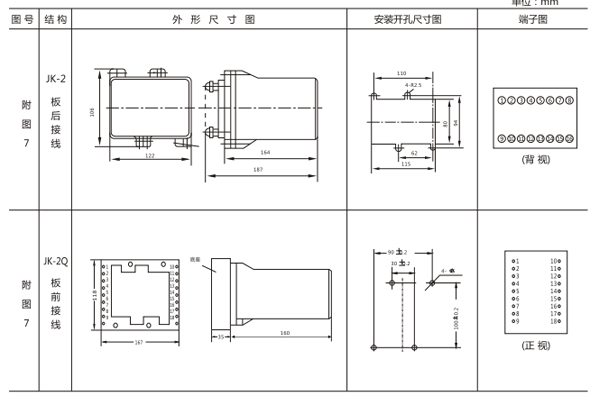

四、BT-1B/160同步檢查繼電器的開孔尺寸

BT-1采用JK-2殼體，如圖所示
