一、DT-13/160同步繼電器的觸點容量

當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。

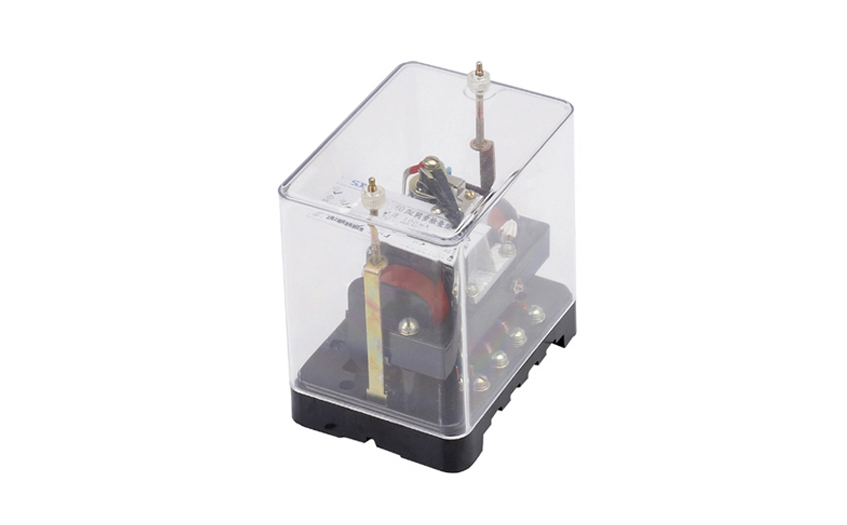

二、DT-13/160同步繼電器的介紹

同步檢查繼電器是在系統側和待并側各取一相電壓（只要是同一相即可），把兩個電壓向量尾部相連，在這兩個向量的頭部接上一個電壓繼電器，反映出兩個向量的差值。

當兩側電壓幅值不等時，這個繼電器動作，斷開合閘回路。
      當兩側電壓相位不同時，這個繼電器動作，斷開合閘回路。

當兩側頻率不等（幅值相等）時，這個繼電器只在向量重回的瞬間釋放，其他時刻動作。

只有電壓幅值，頻率，相位都符合要求，兩側的電壓向量幾乎重回，這個繼電器才能保持釋放狀態，接通合閘回路，此時只要手動或自動合閘，發出合閘脈沖，就可以完成同期并列。

三、DT-13/160同步繼電器的參數

1.返回系數:不大于0.8。在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

2.功率消耗:不大于3.5VA。

3.介質強度:導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

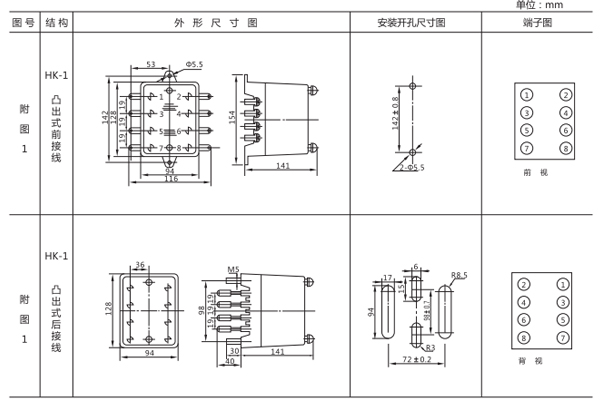

四、DT-13/160同步繼電器的安裝尺寸

DT-13采用HK-1殼體，如圖所示
