一、JC-17/2沖擊繼電器的概述

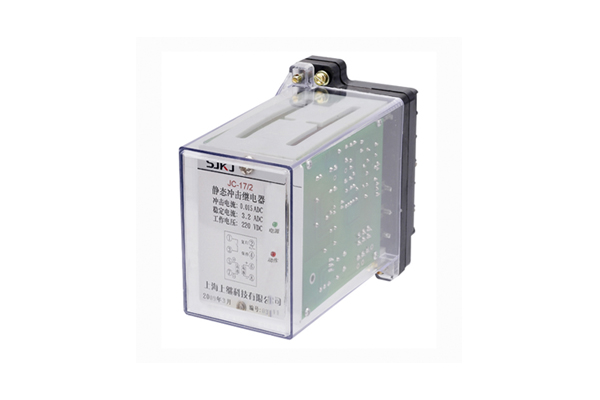

JC-17沖擊繼電器(以下簡稱產品)用于電力系統直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

二、JC-17/2沖擊繼電器的參數

1.額定參數

a)輔助電壓額定值: DC220、110、48V;

b)最小動作電流: DC100mA、15mA。

2.動作電流:產品的動作電流不大于最小動作電流的80%。

3.**長期穩定電流: 2A( 100mA規格) , 0.45A( 15mA規格) 。

4.預告延時時間調節范圍: 1~10s范圍內連續可調,在任一點一致性不大于10%。

5.報警定時時間調節范圍: 0.5~5s范圍內連續可調,在任一點一致性不大于10%。

6.在預告延時時間內,當動作電流為一個長信號與短信號重疊時,只要長信號不返回,產品應可靠動作。

7.功率消耗:

動作電流回路功耗:產品在**沖擊電流路數時的功耗不大于2.5W;

直流輔助電壓回路功耗:產品在額定電壓時的功率消耗不大于2.5W。

8.觸點性能

a)在電壓不超過250V,電流不超過2A,時間常數為5±0.75ms的直流有感負荷回路中,產品輸出觸點的斷開容量為30W。

b)在電壓不超過250V,電流不大于2A的交流電路(cos(p=0.4±0.1)中,觸點的斷開容量為50VA。

c)輸出觸點電路在上述負荷條件下,裝置應可靠動作及返回5x103次。

9.絕緣性能

1、產品下列部位應進行絕緣性能測試;

a)各常電的導電電路分別對地之間 ;

b)無電氣聯系的各帯電的導電電路之間 。

2、絕緣電阻

對1、產品所列部位,用開路電壓為500V的測試儀器測定,其絕緣電阻不小于300M0。

3、介質強度

對1、產品所列部位,應承受頻率為50Hz的交流試驗電壓2kV(有效值) ,歷時1min的檢驗,無閃絡或擊穿現象

4、沖擊電壓

對1、產品所列部位,能承受標準雷電波的短時沖擊電壓試驗,試驗電壓為5kV

10.承受衰減振蕩波干擾能力

能承受GB/T14598.13-1998規定的頻率為1MHz及100kHz衰減振蕩波(第一個關波電壓輻值共模2.5kV,差模為1.0kV)   脈沖群干流試驗。11.承受靜電放電干流

能承受G B/T G B/T14598. 14-1998規定的嚴酷等級為m級的靜電放電干流試驗 ;

12.承受輻謝電磁場干流

能承受GB/T GB/T14598.9-1995規定的嚴酷等級為m級的輻射電磁場干擾試驗;

13.承受快速瞬變干流

能承受G B/T G B/T14598. 10- 1997第4章規定的嚴酷等級為m級的快速瞬變干擾試驗。

14.機械性能

工作條件:能承受嚴酷等級為 I級的振動響應檢驗。

運輸條件:能承受嚴酷等級為 I級的振動耐久、沖擊耐久、碰撞檢驗。

15.環境條件

環境溫度: -10~+50°C, 貯運-25~70°C在極限溫度下不施加激勵量產品不出現不可逆變化,恢復后產品應能正常工作,,相對濕度:最溫月的月平均**相對濕度為90% ,同時該月的月平均**溫度為+25°C,且表面無凝露;**溫度為+40°C時,平均**相對濕度不超過50%。

三、JC-17/2沖擊繼電器的特點

1.產品具有手動復歸與延時自動復歸兩種復歸方式。

2.在預告延時時間可內,動作電流為一個長信號與短信號重督時,只要長信號不返回,產品應可靠動作。

3.產品內附延時預告信號的延時時間元件和報警定時時間元件,可省去外部的兩只時間繼電器。

4.音響報警時,除手動復歸音響外,產品可經定時回路自動解除音響。

5.產品對白熾燈光字牌燈絲冷熱態電阻的變化、電源紋波以及觸點料動的影響均能有較強的抑制能力,保證產品正確動作。

6.產品適用于不同的中央信號接線方式,不論產品接于電源的正端或負端,均無需設置跨線。

7.產品具有很小的功耗,因此不需要外附電阻。

四、JC-17/2沖擊繼電器的開孔尺寸

JC-17/2采用JK-1殼體，如圖所示
