SS-94B/2-1時間繼電器結構特點及接線圖-上海上繼科技有限公司

發表時間：2019-07-09 13:38　瀏覽次數：662　〖返回〗

分享到：


一、SS-94B/2-1時間繼電器

概述：

SS-94B/2-1時間繼電器用于電力系統二次回路的繼電保護及自動控制中,作為延時元件,使被控元件達到所需延時,以實現保護的選擇性配合, 保護電力系統安全可靠運行。

二、SS-94B/2-1時間繼電器

結構特點：

SS-94B/2-1時間繼電器采用A11K、 A11H、 A11Q、 JK-1、 JK-1Q殼體,外形尺寸、安裝尺寸見本手冊附錄。可方便地改變整定值,拔出機芯,可方便地進行維修。整定值采用數碼撥盤整定,采用晶體振蕩器減小了誤差。增加了時間補償預置電路,對于極短的延時值具有極高的精度。

三、SS-94B/2-1時間繼電器

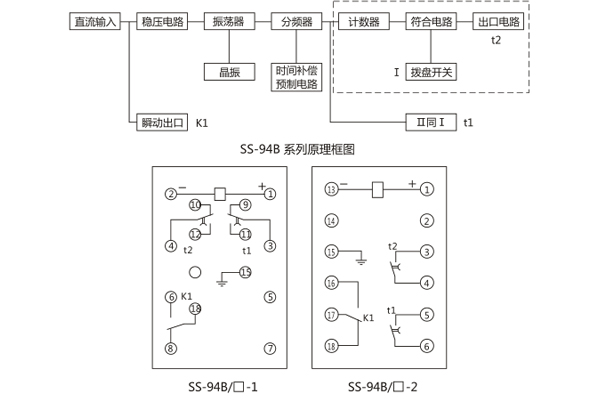

背后端子圖及外引接線圖（背視圖）：


四、SS-94B/2-1時間繼電器

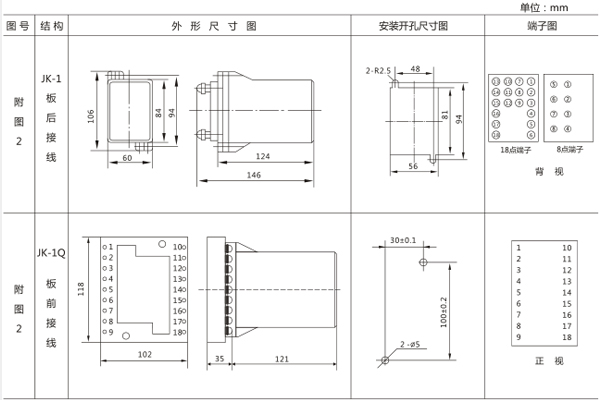

外形及開孔尺寸:


五、SS-94B/2-1時間繼電器

觸點類型：

雙延時，即兩副可獨立調整延時的轉換觸點，一副瞬動轉換觸點。

上海上繼科技有限公司（專注時間繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
