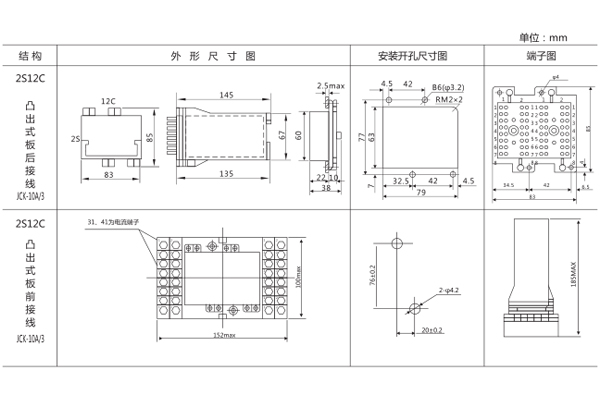

一、DZB-556中間繼電器開孔尺寸

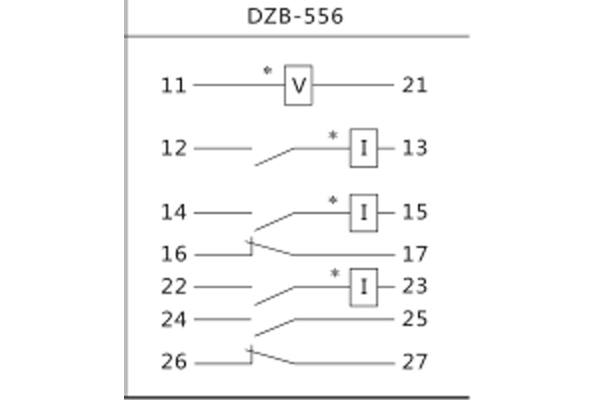

二、DZB-556中間繼電器接線圖

4.12繼電器觸點形式及代號

三、DZB-556中間繼電器動作原理

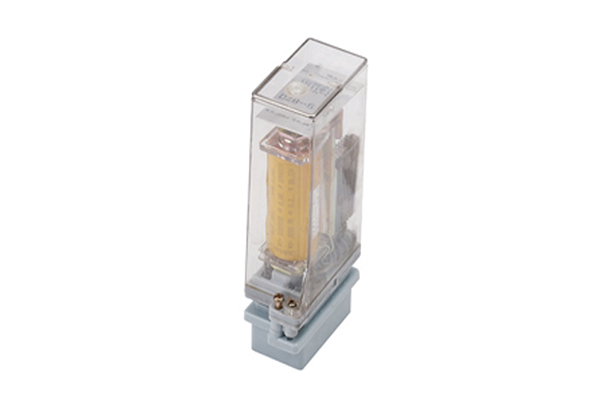

該繼電器為電磁拍合式結構,并帶有保持線圈,由電磁系統,接觸系統二部分組成 ,當線圈通電時.通過鐵芯產生磁場吸合吸片, 由吸片帶動簧片,使觸點回路轉換,觸點采用雙觸點接觸 ,有接觸電阻小、接觸可靠性強、斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。
