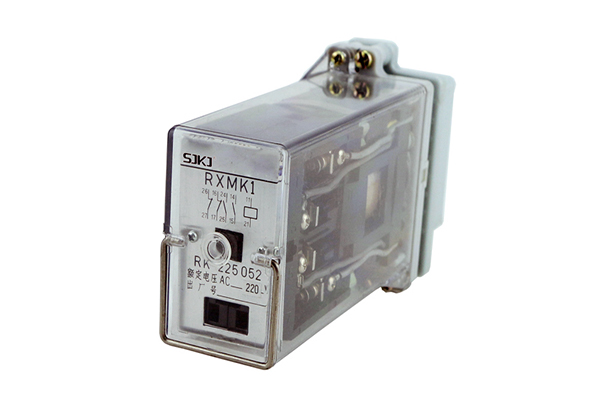

一、RXMK1型大容量交流中間繼電器特點

1.1體積小,觸點斷開容量大。

1.2線圈為交流激磁。

二、RXMK1型大容量交流中間繼電器技術數據

2.1動作電壓:<80%額定電壓。

2.2返回電壓: >15%額定電壓。

2.3動作時間:≤20ms。

2.4線圈功率: 6VA。

2.5觸點斷開容量: ACV，250V,I:10A(功率因數為0.4)時,容量為1000VA。

                 DCV,250V,b5A(L/R=40MS)時,容量為100W。

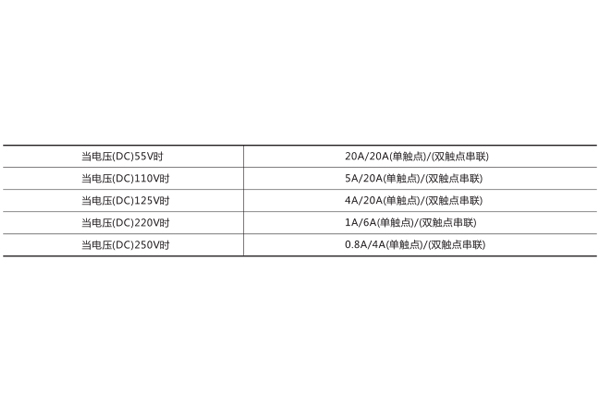

   如要增加觸點斷開容量可按表1內數據將觸點串聯。

2.6絕緣耐壓: 50Hz, lmin, 2kV。

2.7沖擊電壓: 5kV。

2.8能承受5-15Hz中等震級的地震波沖擊。

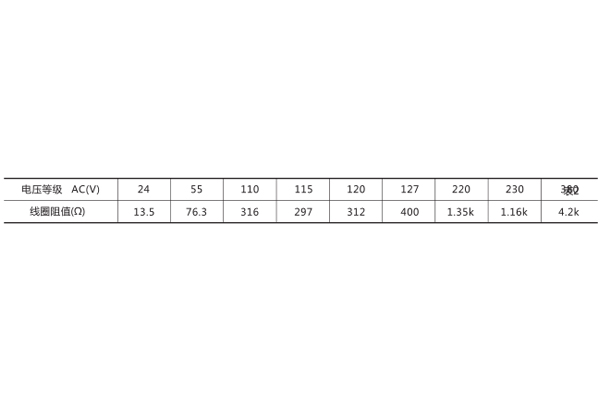

2.9額定電壓及線圈阻值。

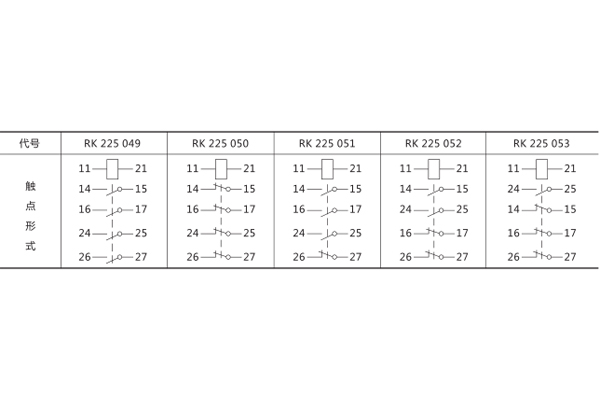

三、RXMK1型大容量交流中間繼電器接線圖

3.1觸點規格
