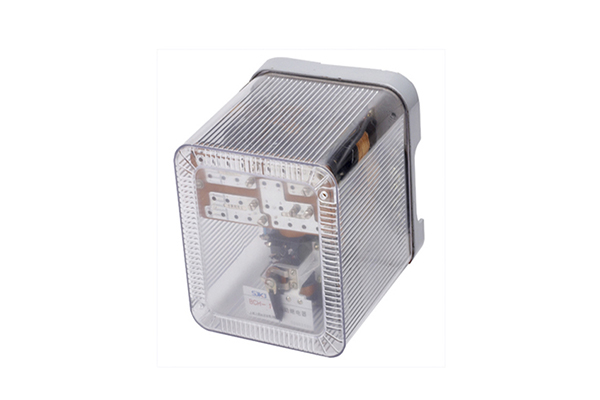

一、JCH-3靜態重合閘繼電器概述

JCH-3靜態重合閘繼電器在輸配電線中作為三相一次自動重合閘之用，與繼電保護裝置相配合 , 將被保護斷開的斷路器自動重合一次,若為瞬時故障,重合閘后經15~25s時間自動準備好下一次動作,若為永久性故障,重合閘后保護再次將斷路器斷開,不再合閘。

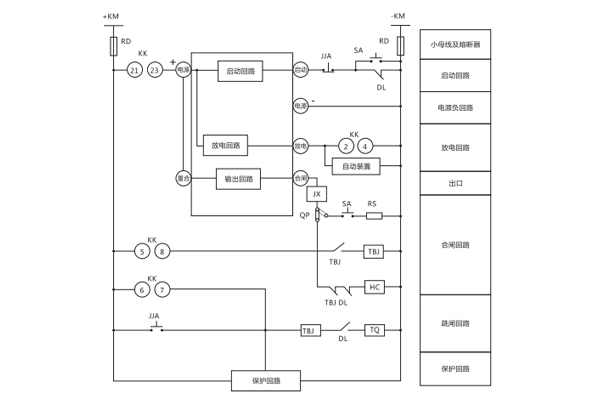

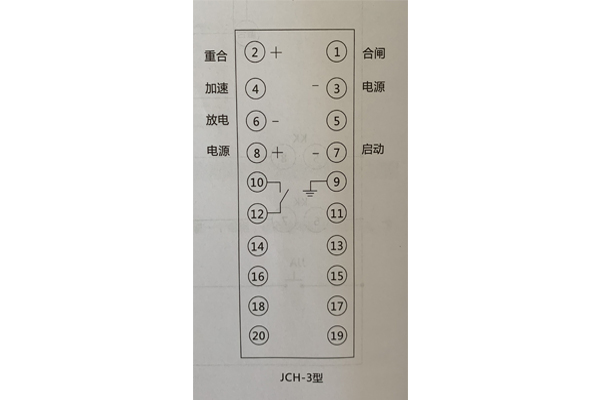

二、JCH-3靜態重合閘繼電器接線圖

三、JCH-3靜態重合閘繼電器檢驗方法說明

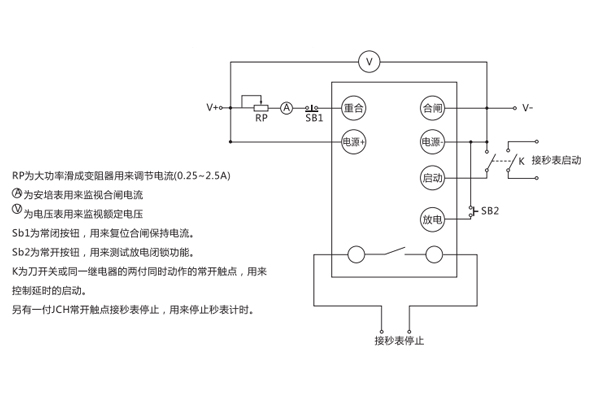

現場若只有一組直流電源，一個秒表可空接點啟動. 空接點停止，則測試接線如下圖:

測試步驟:

1.如圖接線，若SB1沒有可直接接到重合端子上。(復位時折掉該端子接線即可若設有5B2，則可以不接，在測試放電閉縮時用一短接線將其短接即可。

2.調節V+、 V-使電壓表指示為重合閘繼電器額定電壓值。

3.先將RP調到**,短接重合、合閘端子,再調節RP使安培表的讀數為用戶需要的合閘電流值(0.25-2.5A).4.去掉重合和合閘之間的短接線。

5.充電燈亮以后，合上開關K ,秒表啟動計時,時間到,重合閘常開觸點停止秒表計時,秒表的讀數為重合閘

的延時時間,安培表讀數為重合閘保持電流。

6. 按下SB1斷開合閘保持電流,打開開關K ,同時用手表開始計時,從K打開到充電燈亮的這段時間為重合閘充電時間。

7.按下SB2 ,充電燈滅,重合閘不能重合;放開SB2同時開始手表計時,從SB2放開到充電燈亮的這段時間應

符合重合閘充電時間的要求。

8.若合閘電流不準，則可在重合閘合閘保持的狀態下，調節RP使合閘電流為用戶要求的值,然后再斷開保持

(按SB1)，待充電燈亮后,再次重合,看能否保持，若能保持說明合閘電流符合要求。

注意:在整個測試過程中V+、V-不斷電。
